Solutions de Guidage
Solutions de Guidage
1) Guidage de bord
Le type le plus populaire de contrôle de position de Web inclut pour réaliser un alignement désiré de bord de film à de diverses étapes du processus. Un tel système est particulièrement utile pour l’impression de flexo, l’impression de gravure, l’usine de film, le stratifié d’extrusion, la machine de fente soufflés par extrudeuses etc.
2) Guidage de chasseur
Un un autre type de contrôle de position de Web inclut chasser un ou deux Webs à un Web de référence pour réaliser un alignement désiré de bord des couches multiples. Ceci est fait par mécaniquement ou deux asservissants électroniquement sondes ou plus. Une telle installation est utile pour le procédé de stratification.
3) Guidage central
L’application de guidage centrale peut impliquer système fixe ou mobile de sonde. Le système de guide maintient la ligne centrale du Web dans une position précise. En cas de centre mobile de sonde guidant les sondes replacez-vous sans interruption automatiquement pour détecter les deux bords de Web et pour maintenir la ligne centrale du Web en position précise indépendamment de n’importe quelle variation de largeur.
4) Rayez le guidage
Ce système emploie une ligne imprimée ou une correction continue ou n’importe quel modèle sur le Web. Le système maintient la marque choisie (ligne imprimée ou modèle) en position latérale précise indépendamment de la position de bord de Web. Ce système est très utilisé dans la machine de fente.
Instruction :
Normalement, le système de guidage de Web Pneumo-Hydraulique est employé pour n’importe quel enroulement et application de déroulement pour guider le Web pour réduire les gaspillages du matériel et pour obtenir la production élevée pour produire avec la main d’oeuvre minimum.
Maintenant, voyant la demande naissante du marché et de peu de limitations de système de guidage de Web Pneumo-Hydraulique, nous avons présenté la ligne entièrement électronique de base par microprocesseur/système de guidage de bord avec la cellule photo-électrique rétroagissons.
Ceci a particulièrement l’application sur la machine de Rewinder de découpeuse pour fendre n’importe quel matériel comme les stratifiés, la plaine ou le polyester imprimé ou tout autre matériel. La cellule photo-électrique sentira la couleur, ligne ou le guide de bord selon votre condition et vous obtiendrez la fente uniforme.
Le moteur de PMDC est utilisé pour le mouvement en avant-inverse du chariot et il est ajouté à la disposition de vis de boule pour une meilleure exactitude. Le chariot (Assemblée de guidage) est fourni sur le dérouleur de la machine et de lui de fente est guidé par la disposition linéaire d’incidence.
Sur notre Digital du contrôleur deux des arrangements sont donnés pour des arrangements de couleur légère et foncée. Mode automatique/manuel est également fourni avec le mouvement gauche et bon du matériel. Le centre servo est fourni par le commutateur de limite.

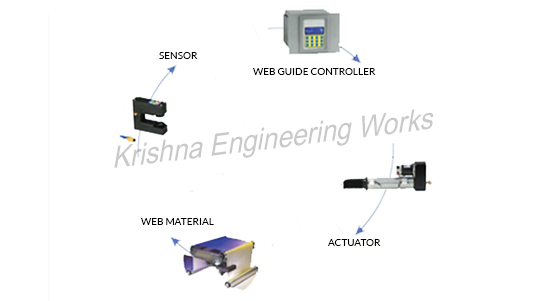

La cellule photo-électrique sentira la ligne ou bord du matériel et en conséquence elle donnera la référence au moteur pour le mouvement en avant ou inverse.
CARACTÉRISTIQUES DE CONTRÔLE ÉLECTRONIQUE :
Placez le système de contrôle.
Contrôle réglable de voie avec l’affichage de déviation.
L’émission de LED sentant offrant la possibilité d’opération sur tous les contraste et milieux, présentant différentes préparations de surface.
Bord ultra sonique sentant ou op à la détection électronique.
Déclencheur à moteur de réponse élevée.
Le commutateur de proximité a prévu des limites automatiques de voyage de fin.
LIGNE ÉLECTRONIQUE OPTO OU CONTRASTE SENTANT LE SYSTÈME :
L’émission de LED sentant offrant la possibilité d’opération sur tous les contrastes, avec une distance fonctionnante de maximum de 9 millimètres. Entre la sonde et le Web. Temps de réponse rapide peu sensible à la lumière ambiante.
Des systèmes de barre de Turner d’air sont conçus et fabriqués application particulière pour adapter à clients’. Il y a six tailles pour l’entrée de 90° ou chiffre d’affaires 180°, avec des largeurs de Web s’étendant de 100mm à 3 mètres, pour le support horizontal ou vertical.
Les unités sont établies en tant que modules libres ou de Bolton, complet avec niveler des croisillons et le boulonnage en bas des trous. Elles sont conçues pour adapter à des états existants de machine et de site.
Le cadre est section creuse rectangulaire avec le coin spécialisé attachant incorporant le mécanisme d’ajustement précis et montant pour les barres de Turner.
Les barres sont acier tubulaire avec du chrome en cloche de trous d’air, de terre, poli et dur plaqué. Le coup d’air crée une aide de film d’air à la barre.
En choisissant des positions de montage appropriées, un grand choix de configurations peuvent être obtenues pour permettre un choix des conditions d’entrée et de sortie.
Les rouleaux de chemin sont normalement en aluminium, statiquement ou dynamiquement équilibré.
L’air pour la flottaison exige 5 CFM par largeur de Web de 100mm à 10ins à 18ins W.G. selon des tensions de Web.
Direct de fans monté sur chaque barre de Turner peut être fourni à l’heure de la fabrication (option). Pour des largeurs étroites de Web et la flottation à air spéciale d’applications des trous peuvent être réduits pour l’usage de l’air comprimé ou être arrangés au besoin.
